Двухстенные гофрированные пластиковые трубы большого диаметра для магистральной канализации КОРСИС

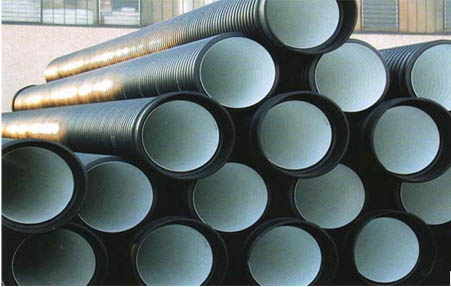

Трубы Корсис предназначены для использования в системах канализации. Если вам необходимы пластиковые трубы большого диаметра, то можете смело ориентироваться на трубы Корсис, размерный ряд которых изготавливается от 11 до 120 см. Они изготавливаются в нашей стране по технологии компании ECOPAL. В сравнении с обычной напорной ПЭ трубой, трубы Корсис отличаются большей легкостью, более высокой кольцевой и продольной жесткостью. Наружная поверхность труб гофрированная, внутренняя - гладкая. Наружная поверхность имеет черный цвет, внутренняя - белый.

Соединение труб осуществляется либо с помощью имеющихся на них раструбов, либо муфтами. Также допускается соединять трубы встык сваркой. Отпускается труба прямолинейными отрезками по 12 м. длиной. Возможна продажа труб определенного диаметра мерными частями.

Выпускаются трубы с кольцевой жесткостью двух классов: SN 6 (допустимая сдавливающая нагрузка 6 кН/м²) и SN 8 (допустимая сдавливающая нагрузка 8 кН/м²).

Предлагаемые типоразмеры труб КОРСИС

Предназначаются трубы Корсис для прокладки под землей. Глубина заложения может составлять от 100 до 1000 см. в зависимости от способа прокладки и SN изделия. Во время монтажа обязательно должны соблюдаться требования, прописанные в монтажной инструкции.

При проектировании канализационных систем с использованием труб Корсис необходимо руководствоваться следующими материалами: ТУ 2248-001-73011750-2005, СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов», а также необходимо обязательно учитывать СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации».

Трубы Корсис обладают тепловым расширением на 50% меньшим, чем у монолитных труб из полиэтилена.

Хотя канализационные трубы КОРСИС представлены как безнапорные, для них могут быть проведены испытания на герметичность на стыках в пределах 1/2 атм. согласно ТУ-2248-001-73011750-2005. В том случае, если подача жидкости осуществляется самотеком, физически не допускаются значения давления свыше 5-6 метров водяного столба, труба Корсис в случае возникновения аварийной ситуации может воспринять заведомо более высокое гидростатическое давление, чем предусмотренный порог герметичности системы.

Сами трубы обладают устойчивостью ко многим видам веществ, имеющих высокую химическую активность (ХАВ), однако, оценивая общую устойчивость системы, надо учитывать химическую стойкость герметизирующих стыки колец.

Величина вертикальной деформации сечения трубы определяет допустимую глубину укладки. Определяются расчетные деформации в соответствии с «Инструкцией по монтажу и эксплуатации» и зависят от глубины закладки, весовой транспортной нагрузки, категории способа укладки и плотности грунта.

Категории способов укладки труб:

 Категория 1 – уплотнение выполняется тщательно. Коэффициент C f =1. Самое сложное по технологии, однако дает уплотнение, являющееся максимально качественным.

Категория 2 – грунт с умеренным уплотнением. Коэффициент C f =2. Производится засыпка всего профиля канавы выше верхнего края трубы на 600 мм. Уплотнение осуществляется после засыпки.

Категория 3 - уплотнение отсутствует. Коэффициент C f =3. В данном случае канава не подготавливается перед укладкой. Заполнение может быть произвольным.

 Если из песка выполняется сплошная опорная подушка не менее чем 10 см. толщиной, можно не проводить расчет прочности труб на изгиб.

При соединении муфтой угловое смещение труб может составлять:

 При использовании труб диаметром менее 315 мм - 2°;

труб диаметром от 315 до 630 мм - 1,5°;

труб диаметром более 630 мм - 1°.

 Именно трубы КОРСИС являются наиболее выгодным решением в случае прокладки безнапорных магистральных трубопроводов любого типа; при этом наибольший выигрыш они дают при использовании больших диаметров.
